Схема водоснабжения частного дома: ответ коротко
Схема водоснабжения показывает путь воды от источника до крана. Для скважины это скважина, насос, трубопровод ввода, гидроаккумулятор с автоматикой, водоподготовка и разводка по дому. Для центральной сети вместо скважины и насоса стоит ввод с водомерным узлом.
Состав узлов зависит от глубины скважины, расхода, числа точек водоразбора и дополнительных потребителей: бойлера, полива, бани. Схему лучше определить до начала земляных работ.
Источник воды: скважина, колодец или центральный водопровод
| Источник | Особенности | Что нужно |
|---|---|---|
| Скважина | Независимость от сети, качество воды зависит от слоя и глубины | Бурение, обсадная труба, насос, автоматика |
| Колодец | Небольшая глубина, возможна сезонная нехватка воды | Колодец с насосом или станцией, защита от загрязнения |
| Центральный водопровод | Стабильный источник, давление зависит от сети | Технические условия, ввод, водомер |
Состав и качество воды из скважины и колодца проверяют анализом. Часто к схеме добавляют фильтрацию, поэтому место под оборудование закладывают заранее.
Схема водоснабжения из скважины
Типовая последовательность узлов такая:
- Скважина с обсадной трубой. Обсадная труба защищает ствол от обрушения и загрязнения. Верх скважины называется оголовком.
- Погружной насос. Опускается в скважину на тросе, питается кабелем. Подбирается по глубине, дебиту и напору.
- Подводящий трубопровод. Труба идёт от скважины к дому ниже глубины промерзания или с утеплением и греющим кабелем.
- Кессон или адаптер. Кессон — герметичная ёмкость над скважиной, где размещают оборудование. Адаптер выводит трубу из обсадной в траншею без кессона.
- Ввод в дом. Труба заходит через гильзу в стене или фундаменте, место прохода уплотняют.
- Гидроаккумулятор и автоматика. Накопительный бак с мембраной, реле давления, манометр.
- Водоподготовка. Механическая очистка, обезжелезивание, умягчение и другие ступени по анализу.
- Разводка по дому. Холодная и горячая вода по точкам водоразбора.
- Бойлер или другой нагреватель. Готовит горячую воду.
Обратный клапан ставят так, чтобы вода не уходила обратно в скважину. Манометр показывает давление в системе.
Насосная станция или погружной насос
| Вариант | Как устроен | Когда подходит |
|---|---|---|
| Погружной насос + гидроаккумулятор | Насос в скважине, бак и автоматика в доме или кессоне | Глубокая скважина, большой расход |
| Поверхностная насосная станция | Насос, бак и реле собраны в одном блоке, всасывает воду с поверхности | Колодец или неглубокая скважина с небольшой глубиной динамического уровня |
Поверхностный насос всасывает воду, поэтому глубина ограничена физикой. Если уровень воды глубокий, станция не справится, а нужен погружной насос. Выбор определяет проект по параметрам скважины.
Как работает гидроаккумулятор
Гидроаккумулятор — бак с резиновой мембраной. Одна часть заполнена водой, другая воздухом или газом под давлением. Когда вы открываете кран, вода идёт из бака, и насос не включается сразу. Когда давление падает до нижнего порога, реле запускает насос. Когда давление достигает верхнего порога, насос отключается.
Это снижает число включений насоса и сглаживает перепады давления. Типичное реле настраивают на диапазон в пределах нескольких атмосфер, а давление воздуха в баке при отсутствии воды выставляют чуть ниже давления включения. Точные значения указаны в паспорте оборудования.
Если насос часто включается, причина обычно в потере воздушной подушки в баке, повреждении мембраны или неверной настройке реле.
Схема водоснабжения от центрального водопровода
Порядок отличается:
- Запрашивают технические условия у организации, которая эксплуатирует сеть.
- Выполняют ввод от точки подключения до границы участка и в дом по согласованному проекту.

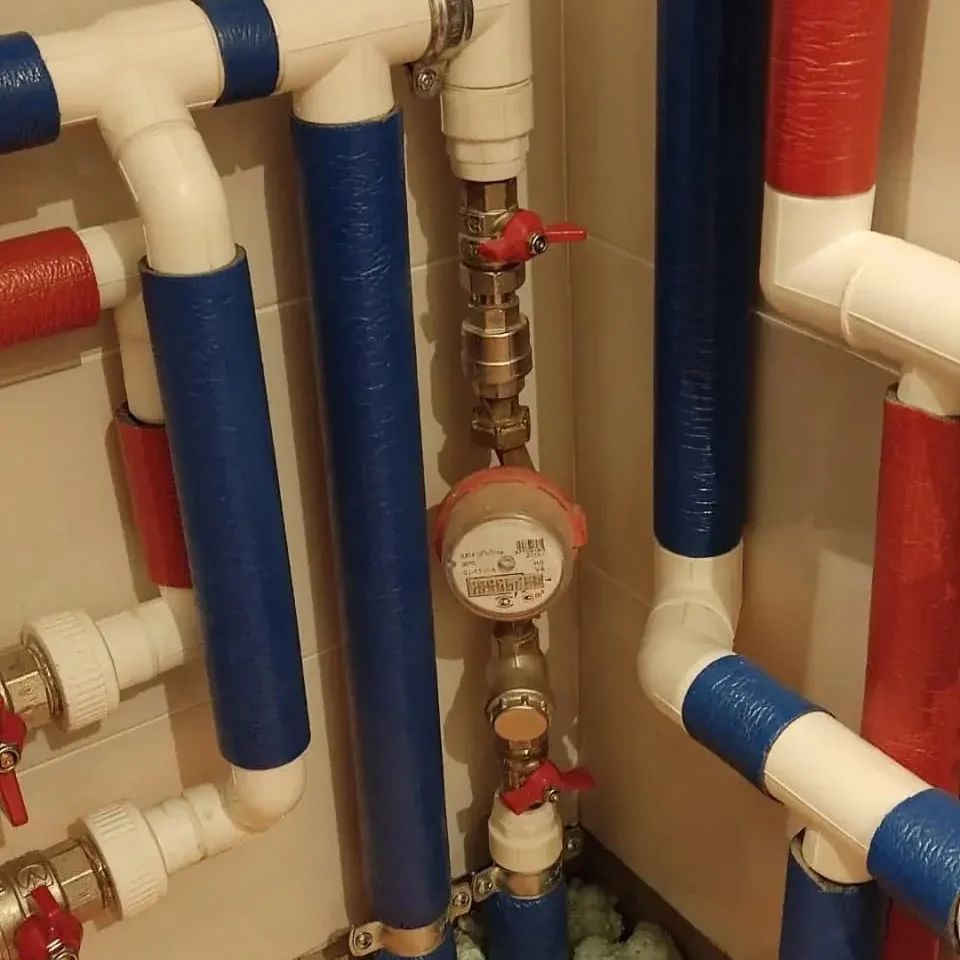

- Устанавливают водомерный узел, запорную арматуру и при необходимости редуктор давления.
- Монтируют внутреннюю разводку.
Давление в центральной сети может быть слишком низким или нестабильным. Тогда добавляют накопительную ёмкость и повысительный насос. Правила подключения и условия определяет организация, которая эксплуатирует сеть.
Разводка по дому: тройниковая или коллекторная
| Схема | Как устроена | Плюсы | Минусы |
|---|---|---|---|
| Тройниковая (последовательная) | Магистраль с ответвлениями к точкам водоразбора | Меньше труб, проще и дешевле | Давление падает при одновременном использовании нескольких точек |

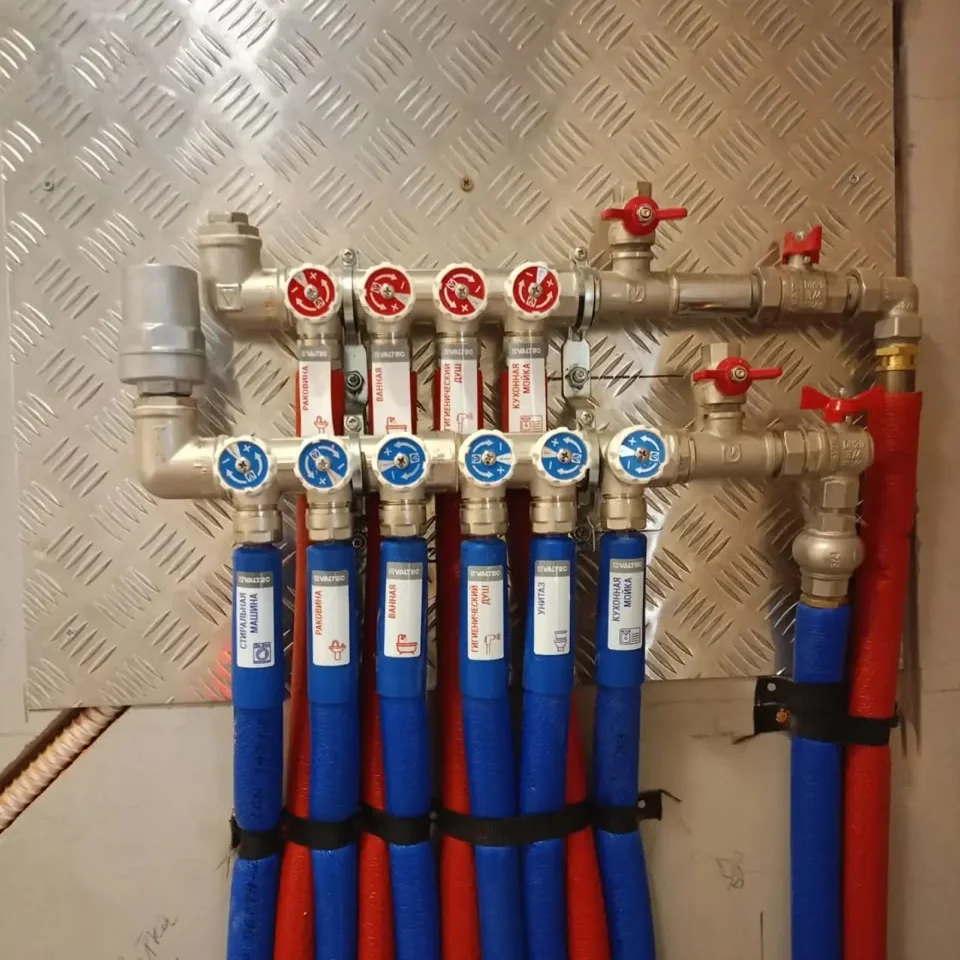

| Коллекторная (лучевая) | От коллектора к каждой точке своя труба | Стабильное давление, отключение отдельных точек, меньше стыков | Больше труб, нужен шкаф для коллектора |
Для небольшого дома с несколькими точками хватает тройниковой схемы. Если в доме два санузла, кухня, постирочная и полив, лучше коллекторная. В коллекторной схеме трубы часто прокладывают скрыто в стяжке цельными участками, без стыков внутри конструкции.
Зимняя защита
Вода в трубах замерзает. Защищают три способа:
- заглубление труб ниже промерзания;
- утепление трубопроводов и кессона;
- греющий кабель для проблемных участков, который работает дополнительно.
Особенно уязвимы ввод в дом, кессон и неотапливаемые помещения. Для сезонных домов предусматривают слив воды и консервацию системы.
Схема водоснабжения из колодца
Колодец проще скважины, но у него есть особенности. Вода залегает неглубоко, и в засушливый сезон уровень может падать. Колодец нужно защищать от поверхностных стоков: оголовок поднимают выше земли, крышку делают плотной, вокруг устраивают отмостку.
Для подачи воды в дом чаще всего ставят поверхностную насосную станцию. Всасывающая труба идёт в колодец, у конца ставят обратный клапан с сетчатым фильтром. Длина и высота всасывания ограничены, поэтому станцию размещают рядом с колодцем или в доме не слишком далеко.
Вода из колодца требует анализа и обычно фильтрации и обеззараживания: состав и бактериальная нагрузка меняются по сезонам. В остальном схема такая же, как для скважины: гидроаккумулятор, автоматика, водоподготовка, разводка.
Расход воды и подбор оборудования
Чтобы схема работала, оборудование подбирают по расходу. Для этого считают:
- Число точек водоразбора. Раковины, унитазы, душ, ванна, стиральная и посудомоечная машины, полив.
- Одновременность. Сколько точек могут работать одновременно. В доме на несколько человек это две-четыре точки, но полив и баня меняют картину.
- Расход каждой точки по паспорту прибора.
- Дебит скважины. Сколько воды она даёт без падения уровня. Насос не должен забирать больше дебита.
- Напор. Высота подъёма воды, длина трубопровода и сопротивление фильтров, плюс нужное давление у самой далёкой точки.
По этим данным выбирают насос и объём гидроаккумулятора. Слишком мощный насос осушает скважину и вытягивает песок. Слишком слабый даёт тонкую струю при открытии двух кранов.
Горячая вода, полив и баня
Горячую воду готовят бойлером косвенного нагрева от котла, электрическим накопительным водонагревателем или проточным нагревателем. Схема зависит от источника тепла и расхода. Бойлер косвенного нагрева подключают к котельной, поэтому его учитывают при проектировании отопления.
Полив устраивают отдельной веткой с собственным краном и запорной арматурой. На зиму её опорожняют, чтобы не разорвало трубы. Для большого сада иногда ставят отдельный насос или резервуар, чтобы не нагружать бытовую систему.
Баня и летний домик находятся на удалении от основной разводки. К ним прокладывают отдельную линию с утеплением и возможностью слива на зиму.
Рекомендуется заранее выделить места для запорных кранов: на вводе, у бойлера, на коллекторе, у садовой ветки. Тогда при ремонте воду отключают только на нужном участке.
Типичные ошибки
- Нет схемы. Трубы прокладывают «по месту», потом невозможно найти стык или утеплить участок.
- Ввод выше промерзания без защиты. Зимой вода замерзает в магистрали.
- Насос не соответствует скважине. Слишком мощный выкачивает скважину и подсасывает песок, слабый не обеспечивает расход.
- Нет обратного клапана. Вода уходит из системы, насос работает вхолостую.
- Нет фильтра на входе. Песок разрушает насос и арматуру.
- Неверное давление в гидроаккумуляторе. Насос включается слишком часто.
- Тройниковая разводка в большом доме. Давление проседает при одновременном использовании.
- Нет запорной арматуры. При ремонте приходится отключать воду во всём доме.
Когда нужен специалист
Закажите проект, если вы строите дом, бурите скважину или переделываете водоснабжение. Схема влияет на комфорт, расход электричества и срок службы оборудования. Ошибки в ней приходится исправлять в земле и стяжке.
Мы проектируем и монтируем такие системы в рамках услуги водоснабжение дома и скважина. Если в воде нужна очистка, подберём фильтры.
Что запомнить
- Схема начинается с источника: скважина, колодец или центральная сеть.
- В скважинной схеме есть насос, гидроаккумулятор с автоматикой и обратный клапан.
- Оборудование подбирают по дебиту, напору и расходу дома.
- Коллекторная разводка даёт стабильное давление в доме с несколькими санузлами.
- Трубы и кессон защищают от промерзания.
- Запорные краны ставят на вводе, у бойлера и на ответвлениях.
